機箱箱體高端大氣,結實牢固,機箱箱體總重110KG

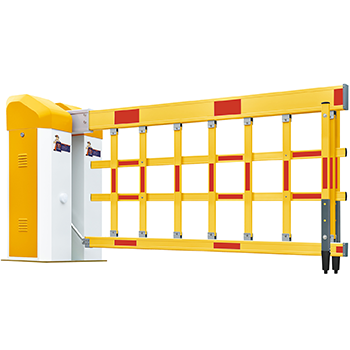

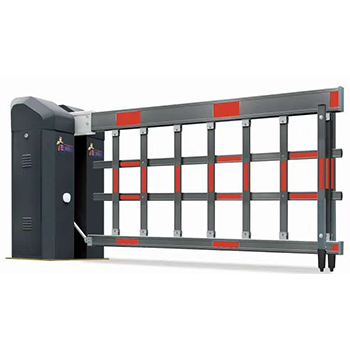

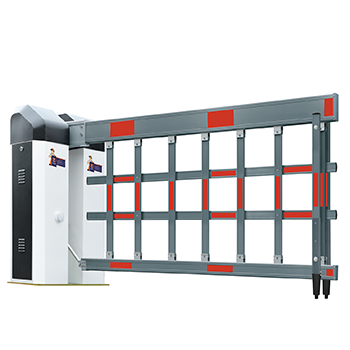

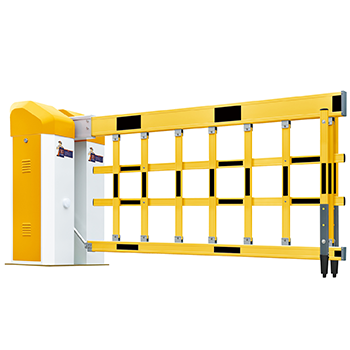

柵欄式欄桿,封閉式阻擋,安全可靠
整體設備外觀顏色可選配,滿足融入建筑場景風格
渦輪蝸桿傳動減速異步電機,大功率輸出,動力強勁
傳動機構采用高負苛承重帶座軸承,使機芯部分更加穩固
集成高性能百萬組學習碼的無線遙控接收模塊,確保操作的穩定性
產品參數及結構要點 | |
主機外形尺寸 | 686*450*1275(單位mm) |
工作環境參數 | 電源AC 220V±10% 50/60HZ; |
額定功率250W | |
機芯及控制器工作溫度:-40℃/+75℃ | |
工作濕度:≤90%RH | |
遙控頻率:430MHZ,學習碼,遙控距離: 30米范圍內 | |
起落桿時間 | 9秒 |
桿長范圍 | 6米≥桿長≥3米 |
機芯 | 機芯為蝸桿渦輪+曲臂連桿結構,無離合 |
臺邦電機,轉子線材質:純銅 | |
渦輪曲臂、主軸曲臂、彈簧掛臂為鑄鋼件,連桿為鍛打六方鋼旋合雙M12關節軸承 | |
減速機安裝板3.0碳鋼板折彎,軸承座,用3.0MM低碳鋼沖壓成形,機芯安裝板采用5毫米碳鋼板折彎成型,與機箱連接處采用8顆M10內六角鍍彩鋅螺絲固定連接,與機箱位置達到緊密配合方式,整體受力面更大,穩固性更強。 | |
主軸為45#鋼,∮30MM車加工件,鍍鋅 | |
平衡彈簧(∮6.5*∮45*300),依據桿長配4根 | |
閘桿 | 長方桿,截面尺寸150*50*1.5mm |
機箱 | Q235冷釓鋼板,鈑金厚度T=2.0mm,表面噴粉 |
凈重 | 162KG |
防護等級 | IP44 |
包裝尺寸(W*D*H) | 770*650*1440(單位mm) |
漏電流 | 漏電電流≤2mA |
絕緣電阻 | 正常條件下,電機動力線路絕緣電阻≥1MΩ(兆歐) |
接地電阻 | 交流工作接地電阻≤0.1Ω |
使用壽命 | ≥200萬次開、關閘,或≥24個月 |
